Pylone - Stelen - Totem
Ein besonderes Element in der Außendarstellung eines Unternehmens ist die Präsentation des Logos. Abhängig vom Betrachtungsabstand findet sich dieses auf dem Gebäude in Form einer Leuchtreklame z.B. auf dem Dach und / oder im Vorgarten in Form einer freistehenden Stele (auch Pylon oder Totem genannt), Als Stele, Pylon oder Totem bezeichnet man ein freistehendes Objekt welches zur Kennzeichnung einer Geschäftsstelle, einer Produktionsstätte oder als Informationsträger für Besucher extra dafür errichtet ist.
Material
Alupfosten, Edelstahlpfosten, Ständerprofile und Pylone
Montage
meist mit Fundamentsockel, Erdanker, Flanschplatten, individuell nach Bedarf
Größen
siehe Kataloge
Ausführung
Standardprodukte laut Katalog, individuelle Anfertigungen
Ausführungen
Als Stele wird seit der griechischen Antike primär ein hoher, freistehender, monolithischer Pfeiler bezeichnet. Stelen dienten oft als Inschriften- oder Grenzstein; bei den Maya dienten sie meist der Herrscherapotheose.
Der Pylon ägyptischer Sakralbauten ist ein monumentales, doppeltürmiges Bauwerk mit verbindendem Torüberbau, das ein Portal einrahmt und den Eingang zu einem Tempel oder Grab bildet.
Totem (bei Naturvölkern) Wesen oder Ding, das als Ahne oder Verwandter gilt, als zauberkräftiger Helfer verehrt wird und nicht getötet oder verletzt werden darf

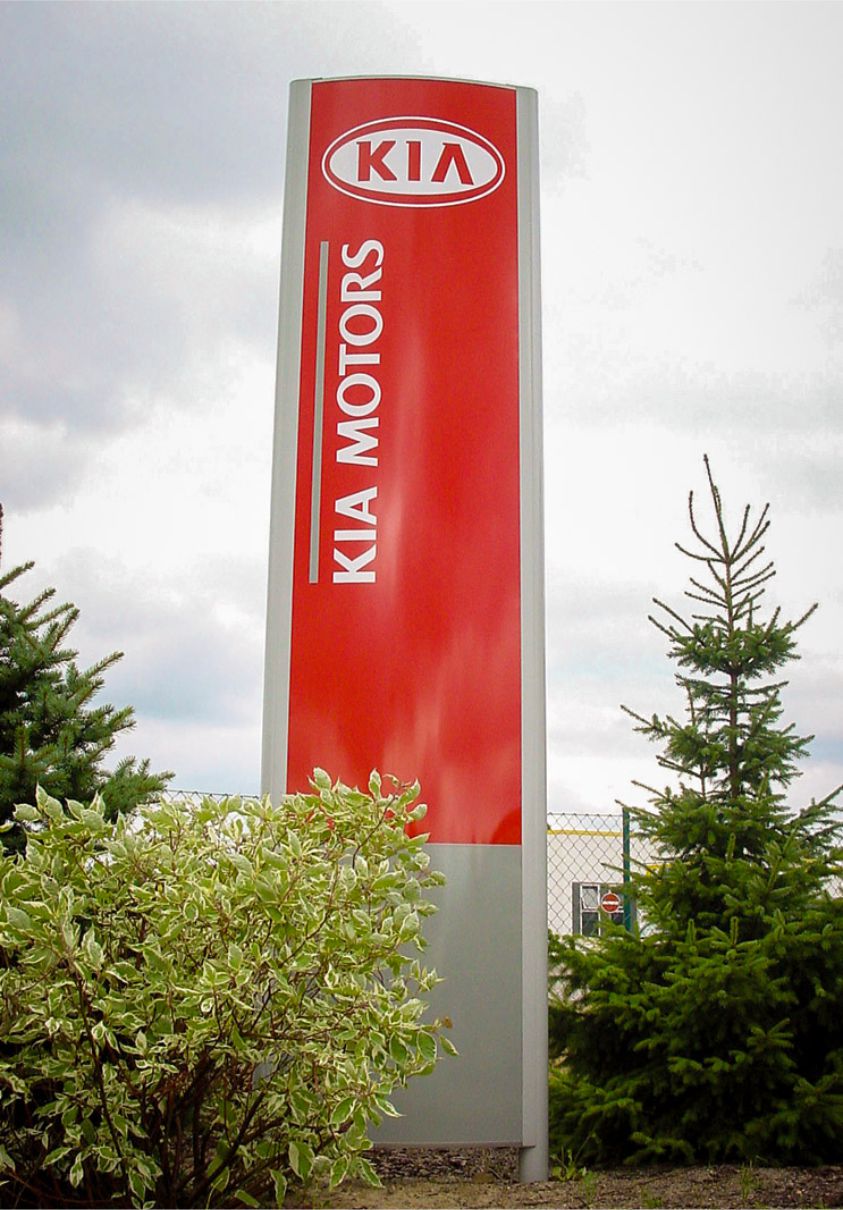

Für uns funktioniert die Stele als Beschriftungsträger, dieser kann bauseits von einem Architekten oder Künstler unter Einbeziehung der vom Nutzer verwendeten Materialien wie z.B. Beton, Edelstahl, Glas, Gabionen, Holz oder Cortenstahl gefertigt sein für den wir Beschriftungen wie z.B. Leuchtbuchstaben liefern, in den meisten Fällen jedoch bieten wir bei Anfragen zu Werbepylonen konfektionierte Stelen aus einer Aluminium- oder Stahlkonstruktion an, die mit einem Beschriftungsträger in Aluminium oder Acrylglas belegt sind.
Form

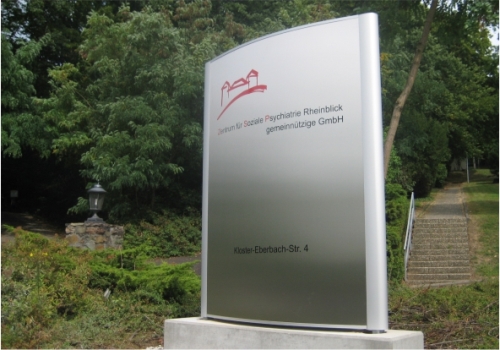

Grundsätzlich ist zu entscheiden, ob die Form Quadratisch, Rechteckig im Querformat oder im Hochformat zu bauen ist. Ebenso gilt es zu entscheiden, ob die Stele mit gewölbter Oberfläche (konvex) oder mit planer Oberfläche wirken soll, das ist ausschließlich Geschmacksache
Material

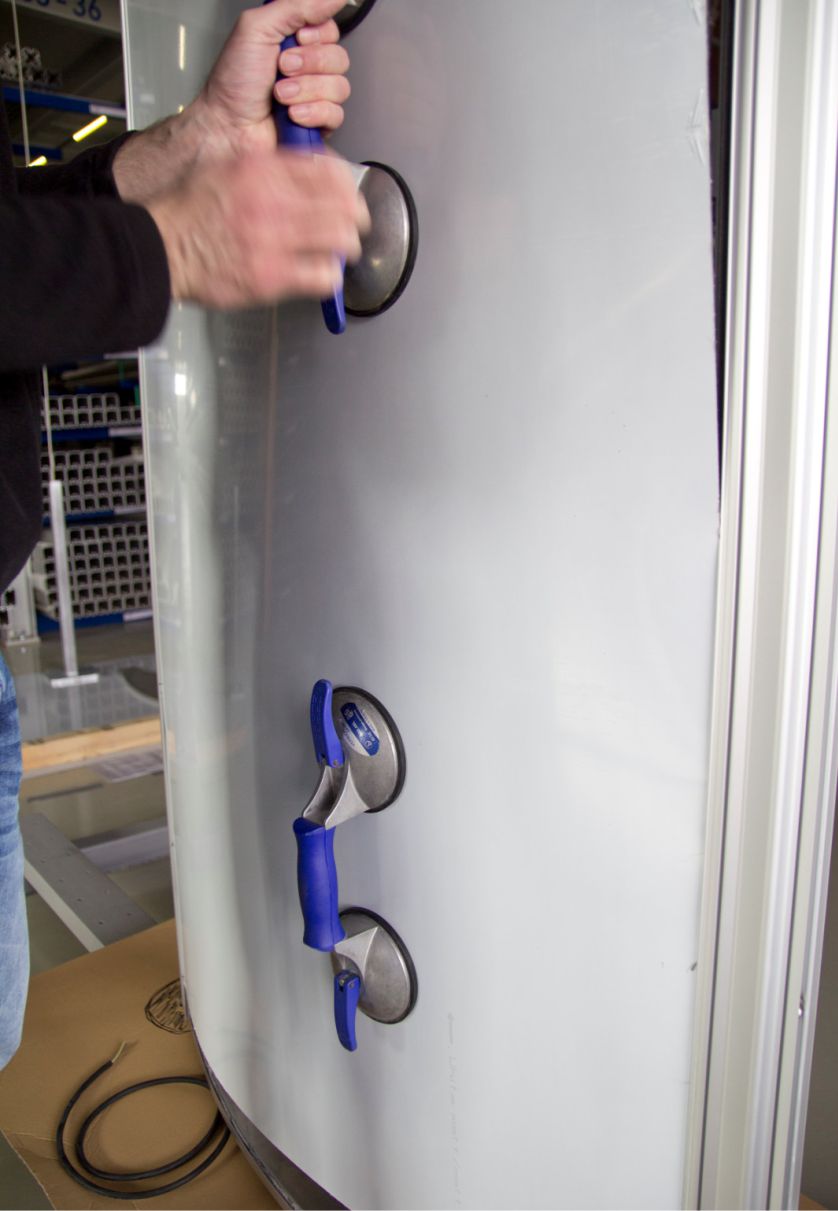

Fertig gelieferte Stelen sind aufgrund von Preis und Leistung meist aus einem Aluminiumprofil gefertigt, in dem Tafeln in Aluminium oder Acrylglas eingewölbt sind, Varianten erlauben auch die Kombination beider Frontplatten z. B. aus Aluminium mit einem Mittelteil in Acrylglas welches dann von innen beleuchtet sein kann. Weiterhin gibt es auch Stelen aus Edelstahlsäulen und Echtglasscheiben oder freistehende Echtglasscheiben die mit Edelstahl L-Flansche auf einem Fundament befestigt sind.
Beleuchtung

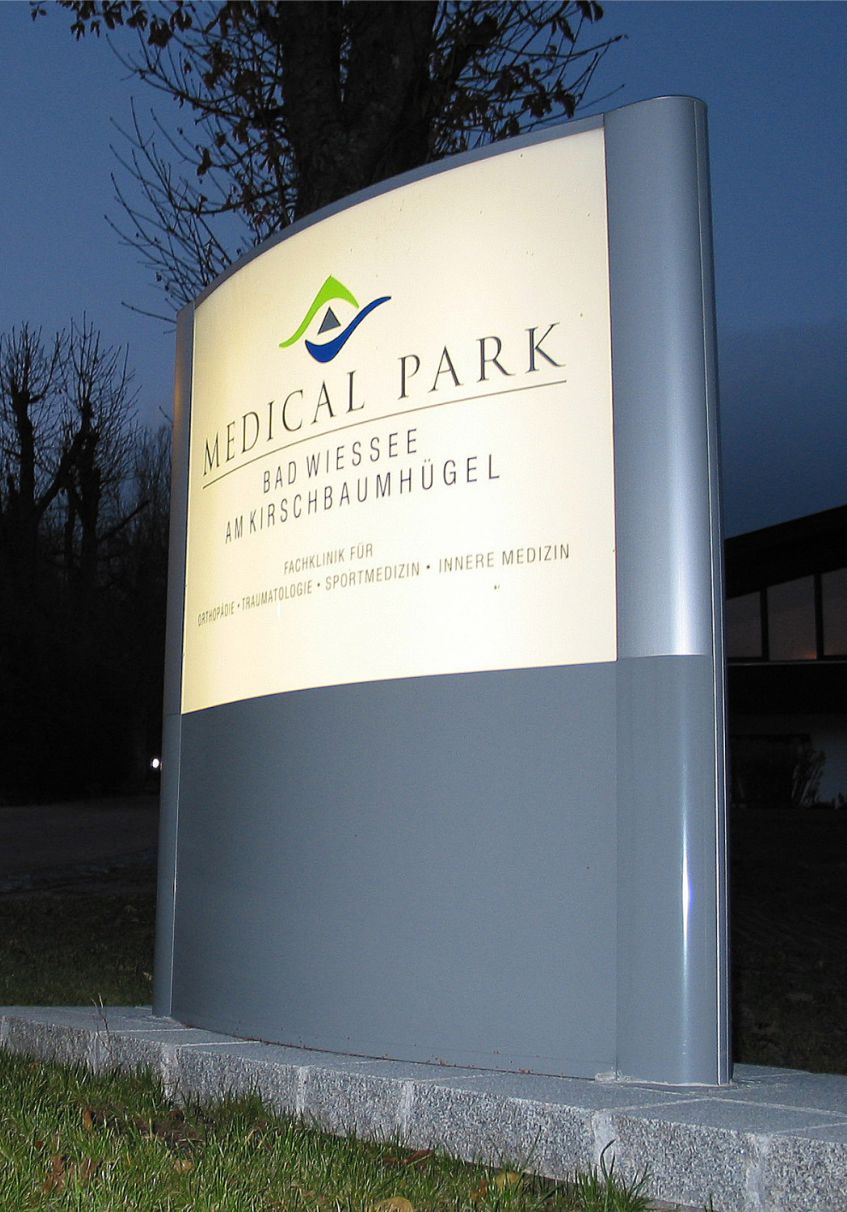

Die Wirkung der Werbesäule in der Dämmerung oder bei Nacht ist für viele Kunden wichtig. Die Beleuchtung kann aufgrund der Bauweisen nicht immer selbstleuchtend von innen heraus konstruiert werden. Deshalb ist der Einsatz von Aussenstrahlern eine sinnvolle und gleichzeitig interessante Alternative. Für eine Beleuchtung muss bauseits eine Stromzufuhr geschaffen sein.
Fundament
Aufgrund der Werbefläche und der damit verbundenen Windlast ist die statische Abmessung der benötigten Betonfundamente nicht zu verachten. Das Fundament sollte eine Tiefe von 80 cm betragen und bei einem Pylon von bxh 100 x 300 cm z.B. eine Dimension von 170 x 130 cm betragen, somit ergibt sich ein Volumen von 1,8 m³ Beton. Das entspricht ca. 90 Sack Zement á 40 KG. Das ist die statische Fundamentberechnung auch für halbfeste Böden z.B. nach Aufschüttung oder mit hohem Sandanteil. Eine individuelle Fundamentberechnung z.B. für gewachsenen Lehmboden gibt es leider nicht. Die Oberkante des Fundaments liegt idealerweise ca. 10 cm unter Flur um eine ausreichende Abdeckung der Verschraubung z.B. mit Zierkies zu schaffen. Erfahrene Betonbauer errichten für die Stele auch gerne einen Sockel aus Sichtbeton.
Montage
Je nach Ausführung gibt es fertig vormontierte Pylone und Stelen die nach Anlieferung mit dem Betonfundament verschraubt werden. Oft wird vorab ein Flanschkorb geliefert, der mit dem Fundament einbetoniert wird. Die Verschraubung von Fundament und Stele erfolgt dann sehr einfach. Es gibt Varianten von Pylonen als Bausatz die vor Ort erst zu verschrauben sind. Bei der Montage von Flanschen auf einem Fundament ohne Montagekorb, werden z.B. Gewindestangen nach Bohrbild der Flanschplatte mit Verbundanker oder Montagemörtel (z.B. HILTI HIT 1) eingeklebt, die nach ca. 30 min. montagefest und nach 2 - 4 Stunden hochfest zu belasten sind. Als Variante mit fundamentumschlossenen Standfüßen werden in die Fundamente vorab z.B. Abflussrohre als Köcher eingebaut, in diese dann später die Standfüße eingestellt und mit feinem Quarzsand verfüllt werden.
Zuleitung
Für den Anschluss einer Beleuchtungseinheit im Pylon empfiehlt es sich ein Leerrohr mittig zum Fundament zu legen, durch das die Zuleitung der Stromversorgung erfolgt, bei der Verwendung von Bodenstrahlern ist zu entscheiden ob die Beleuchtung 1-seitig oder 2-seitig erfolgen soll.
